產品型號: ARS-6015
產品名稱:?60不銹鋼制自由輸送機
滾筒使用不銹鋼材料，防銹性能好。適用特殊軸承，滾筒承重大，適用于重量物品的搬運。
>>說明
1.滾筒直徑:?60mm(壁厚1.5mm)
2.支架： 90mm槽鋼
3.幅寬: 100mm～800mm
4.承重量: max約128kg
>>仕樣表
(單位 mm)
| 滾 筒 幅 寬 W (mm) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | ||
| 滾 筒 承 重 強 度 (kg) | 128 | 112 | 96 | 80 | 63 | 52 | 47 | 43 | ||
| 輸送機重量 | 75P | 34.6 | 47.8 | 61.0 | 74.3 | 87.5 | 100 | 113 | 126.5 | |
| 3,000L (kg) | 100P | 29.5 | 39.5 | 49.5 | 59.6 | 69.6 | 79.0 | 89.0 | 99.0 | |
| 滾筒（含軸）重量 | 0.5 | 0.8 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.8 | ||
| 型 號 | 滾筒外徑(φ)×壁厚 軸承 | 軸外徑(φ)×壁厚 加工 | 支架形狀I(lǐng)×K×t 機高(H) | 機 長 L | 滾 筒幅 寬 W | 滾筒間距 P | 回轉半徑 R | ||||||
| ARS-6015 | 60×1.5 SUS304 (SUS440C-沖壓軸承) | 12管軸 SUS 半月 | [ 90×30×2 SUS304 102 | 1000?2,000 3,000 | 100～800 50遞增 | 75?100?150 | 900 | ||||||

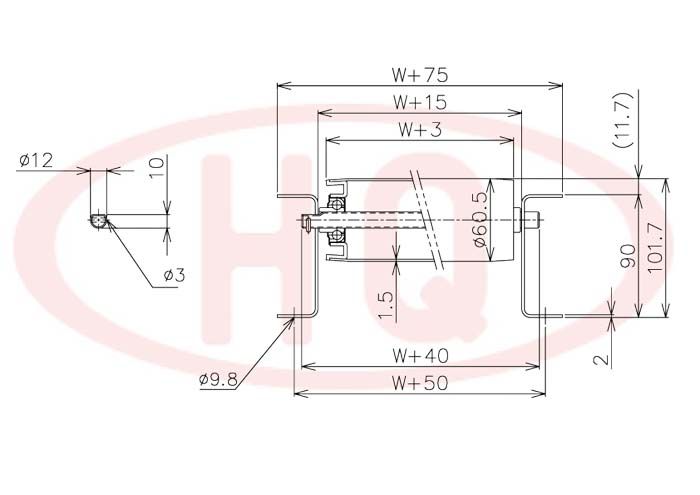

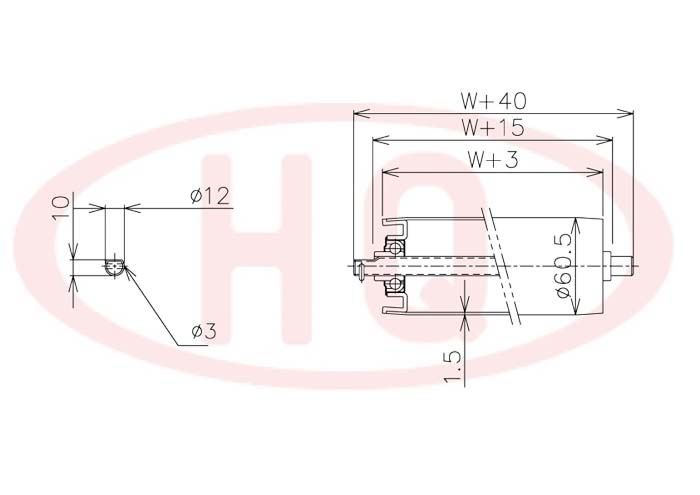

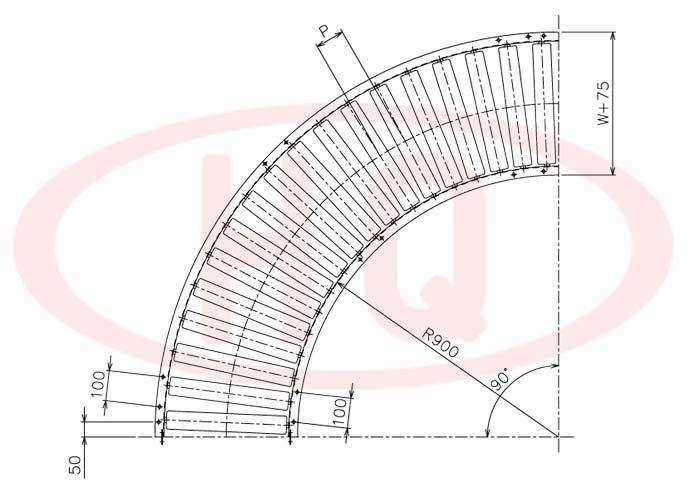

>>示意圖
