產品型號: Type34-HI
產品名稱:34型高速皮帶輸送機
使用34mm鋁合金型材支架，皮帶傳送、驅動。適用于高速搬送場合，噪音小。驅動部為鑄鋁一體成型，主動輪和從動輪為鋁同步輪，皮帶為樹脂同步帶，具有精度高、靜音性及耐久性，無油脂污染。
>>說明
1.定速：45.5～113m/min
2.變速：3.0～126m/min
3.幅寬: 100mm～500mm
4.搬送能力: max約10kg
>>仕様
型號標記方法
標準式樣(單位：mm)
| 機高 | 169 | 電源 | AC100V(單相），AC200V（單相），AC200V（三相） | |||||||
| 皮帶速度 | 定速，變速 | 皮帶材質 | PVC皮帶（標準），PU帶 | |||||||
| 電機功率 | 60W/90W | 附屬件 | 腳，護欄，其它… | |||||||

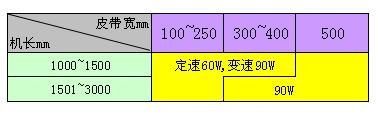

標準設定電機功率表

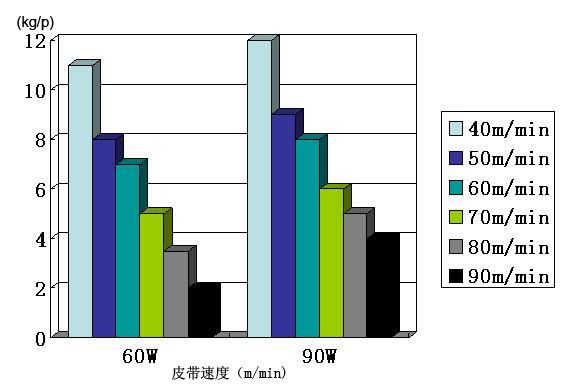

搬送能力表（定速）
1.皮帶 W:200mm,機長L:1500mm
皮帶速度表
| 減 速 比 | 速度記號 | 定速(m/min) 50/60Hz | 速度記號 | 変速(m/min) 50?60Hz | |||||
| 1/7.5 | T16 | 45.5/54.6 | H16 | 3.04～60.7 | |||||
| 1/6 | T17 | 56.9/68.3 | H17 | 3.80～75.9 | |||||
| 1/5 | T18 | 68.3/82 | H18 | 4.56～91.1 | |||||
| 1/3.6 | T19 | 94.8/113.8 | H19 | 6.33～126.5 | |||||

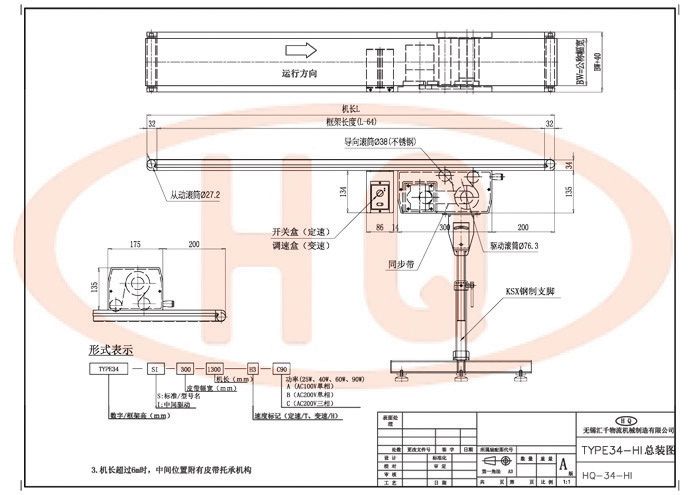

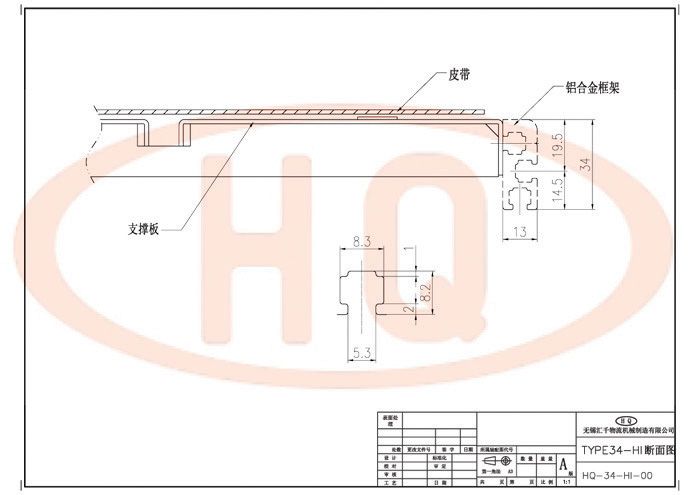

>>示意圖
